本工業軌式串口服務器是一款能讓串口設備立即具備聯網能力的串口聯網服務器，可以把分散的串行設備、主機等通過網絡來集中管理。該產品支持1路RS232+1路RS485轉1路百兆以太網，可以采用35mm軌式與壁掛式安裝方式，能滿足不同應用現場的需求。
串口服務器支持多種網絡協議，如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP協議；擁有完善的管理功能，支持訪問控制、快速配置、在線升級等；每路串口支持4路TCP或UDP會話連接，支持Modbus TCP、TCP Server、TCP Client、UDP Server、UDP Client，等多種工作模式；支持WEB訪問方式。另外，配套提供的基于Windows平臺的管理配置工具，能夠一步一步引導用戶對設備進行管理配置，通過簡單的設置實現串口設備立即聯網。支持B/S構架的SNMP網管軟件，來統一網管多臺串口服務器。
硬件采用無風扇、低功耗、寬溫寬壓設計，通過符合行業標準的嚴格測試，能夠適應對EMC有嚴酷要求的工業現場環境，可廣泛應用于PLC控制與管理、樓宇自控、醫療保健自動化系統、測量儀表及環境動力監控系統等。
◆ 采用ARM Cortex -M4 ，主頻 240MHz處理器；
◆ 支持1路百兆以太網；以太網支持10/100Base-T(X)自適應以太網接口；支持自動協商（Auto-Nego Full&half duplex）,支持自動交叉線檢測（MDI/MDIX）；
◆ 提供1路RS232+1路RS485串口，支持300bps-921600bps(RS232最高速率256K)線速無阻塞通信，支持客戶自定義波特率；
◆ 支持支持Modbus TCP ，TCP Server、TCP Client、UDP Server、UDP Client，等多種工作模式；
◆ 完成Modbus-RTU到Modbus-TCP透明轉換，實現通過網絡方式讀取串口設備數據；
◆ 支持串口狀態和串口參數監視，通信狀態一目了然；
◆ 支持過網關，跨路由通信；支持虛擬串口驅動訪問模式和網絡中斷自動恢復連接功能；
◆ 靈活的串口數據分幀設置，滿足用戶各種分包需求；
◆ 支持標準TCP/IP SOCKET應用程序訪問,TCP支持多連接，滿足4個以內用戶同時監控或管理串口設備；
◆ UDP方式下支持單機或多機通訊，滿足多個用戶同時監控或管理串口設備；
◆ 支持Windows配置工具、串口和WEB等多種配置形式、支持SNMP網管；
◆ 支持本地和遠程的系統固件升級；
◆ 支持B/S構架的SNMP網管軟件，來統一網管多臺串口服務器。
◆ RS485接口有三級防雷保護，防雷達到GB/T17626.5(IEC61000-4-5) 短路電流波10/700μs，開路峰值輸出電壓6KV，內阻40歐標準;
◆ 支持寬范圍5-70V交流與直流電源輸入，電源接口具有6kV防雷能力;
◆ 電源支持過載保護、防反接保護;符合工業四級電磁兼容性要求;
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等;

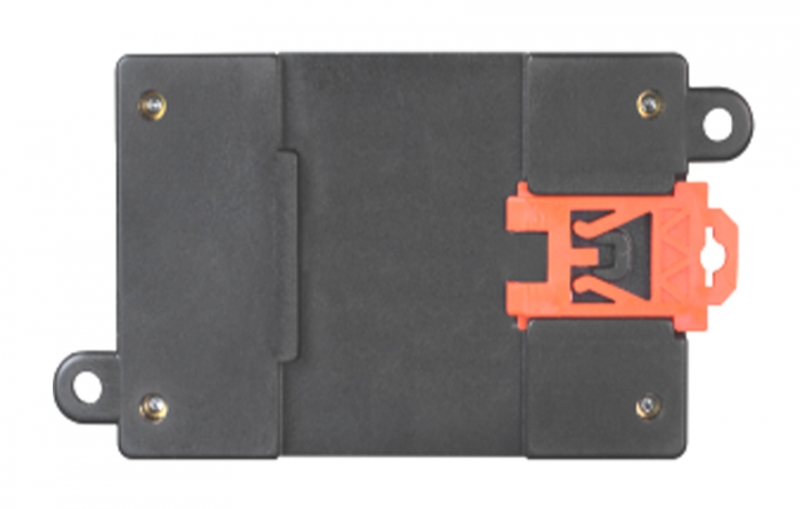

◆ 無風扇高效散熱，降低修復時間;導軌或壁掛式安裝;
◆ 寬溫型：工作溫度-40℃~ +85℃;

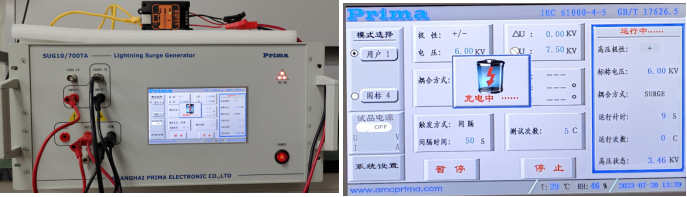

電源接口與RS232/485接口可過：短路電流波10/700μs，開路峰值輸出電壓6KV，內阻40歐的雷擊測試
以太網接口可過：短路電流波10/700μs，開路峰值輸出電壓4KV，內阻40歐的雷擊測試
登錄主Web界面
◆ 10/100M以太網接口
協 議：符合IEEE 802.3ab，IEEE 802.3z
速 率：10/100自適應m全/半雙工自適應
MAC地址表：可以學習4096個MAC地址
物理接口：RJ45座 支持Auto-MDIX
◆ 串行接口
標準
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面:

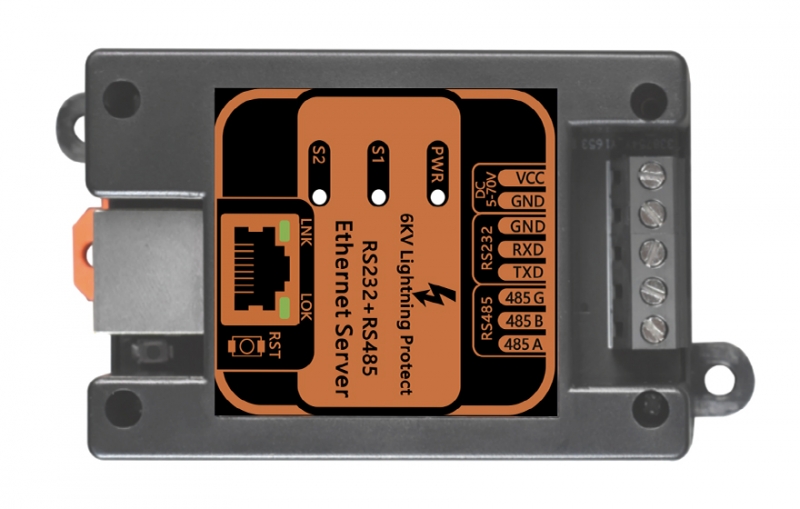

RS-485 2 wires: A(對應TX+) B(對應TX-) GND
RS-232: RXD TXD GND
物理接口：5.08mm間距螺釘式端子
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF： ＞100,000小時
| 產品功能描述 | 在以太網上傳輸1路RS232/485串口，工業軌式 |
| 業務端口描述 | 1個RS485串行接口，1個RS232串行接口，1路百兆以太網電口 |
| 電源 | 電源輸入DC5-70V ,功耗<3W 過載保護：支持；反接保護：支持； 接入端子：2芯5.08mm間距螺釘式端子 |

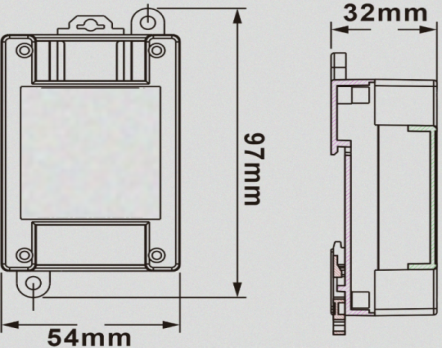

| 產品尺寸 |  尺寸：97mm(長) x 54mm(寬) x 32mm(高)安裝方式：35mm導軌安裝、壁掛式安裝 |
| 重量 | 0.072Kg/臺 |

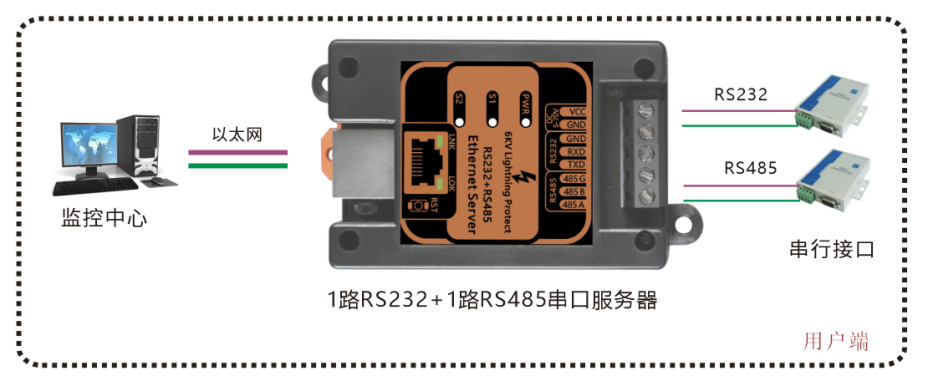

案例一：單臺應用

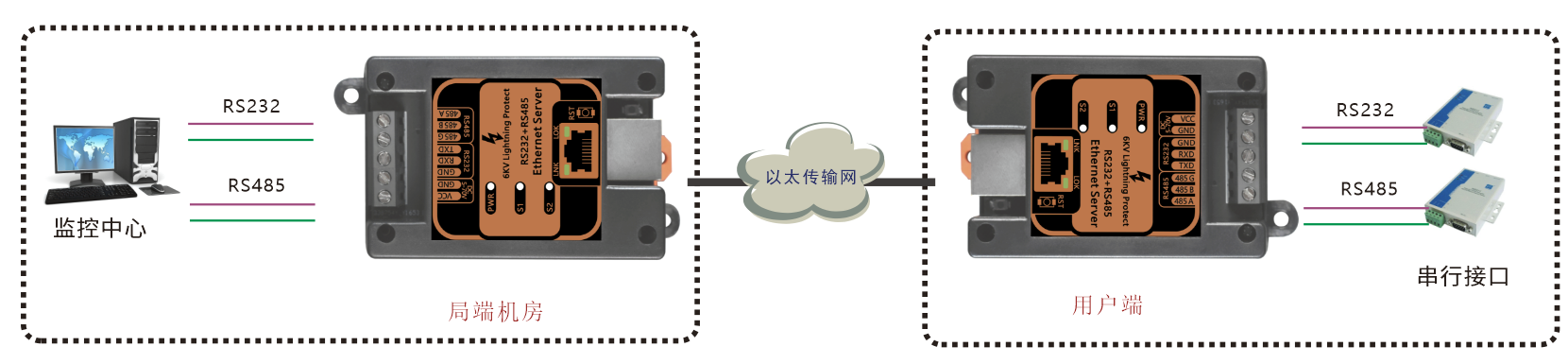

案例二：成對應用
