型號：32路開關量服務器
類別：串口服務器/工業網關
摘要：開關量服務器支持多種網絡協議，如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP，Telnet，SSH等協議；擁有完善的管理功能，支持訪問控制、快速配置、在線升級等；支持4路TCP或UDP會話連接，支持ModbusTCP，TCPServer，TCPServer、TCPClient、UDPServer、UDPClient，等多種工作模式；...
本工業軌式開關量服務器是為IP40防護等級，是一款能讓開關量設備立即具備聯網能力的開關量聯網服務器，該產品支持32路DI或DO，DI支持干接點輸入模式，DO支持干接點輸出和脈沖輸出兩種模式。轉2路百兆以太網口，滿足雙IP和雙MAC 地址/多網絡管理或網絡備份需求，可以采用35mm軌式與壁掛式安裝方式。
開關量服務器支持多種網絡協議，如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP，Telnet，SSH等協議；擁有完善的管理功能，支持訪問控制、快速配置、在線升級等；支持4路TCP或UDP會話連接，支持Modbus TCP，TCP Server，TCP Server、TCP Client、UDP Server、UDP Client，等多種工作模式；支持WEB訪問方式。另外，配套提供的基于Windows平臺的管理配置工具，通過簡單的設置實現開關量設備立即聯網。網管系統界面設計友好，操作簡單方便，能帶給您良好的用戶體驗。
硬件采用無風扇、低功耗、寬溫寬壓設計，通過符合行業標準的嚴格測試，能夠適應對EMC有嚴酷要求的工業現場環境。
l 采用ARM 9處理器 ，主頻 300MHz處理器，運行Linux OS Openwrt系統；
l 支持2 路 10/100M自適應電以太網接口，提供雙 IP和雙 MAC 地址，滿足多網絡管理或網絡備份需求；
l 以太網支持10/100Base-T自適應以太網接口；支持自動協商（Auto-Nego Full&half duplex）,支持自動交叉線檢測（MDI/MDIX）；
l 支持總共32路開關量DI與DO；DI支持干節點輸入模式，DO支持干接點輸出和脈沖輸出（濕接點）兩種模式；
l 支持支持Modbus TCP ，TCP Server、TCP Client、UDP Server、UDP Client，等多種工作模式；
l 每路有開關量開與閉的指示燈狀態指示；輸入開關量開與閉自動檢測，當輸入什么狀態，開關量輸出即為什么狀態；
l 開關量輸入接口自帶濾波器，濾除干擾脈沖，保證輸出端的穩定輸出開關量信號；
l 完成Modbus-RTU到Modbus-TCP透明轉換，實現通過網絡方式讀取開關量設備數據；支持過網關，跨路由通信；支持網絡中斷自動恢復連接功能；
l 支持標準TCP/IP SOCKET應用程序訪問,TCP支持多連接，滿足4個以內用戶同時監控或管理開關量設備；
l UDP方式下支持單機或多機通訊，滿足多個用戶同時監控或管理開關量設備；
l 支持Windows配置工具、SSH，Telnet和WEB等多種配置形式、支持SNMP網管；
l 支持本地和遠程的系統固件升級；

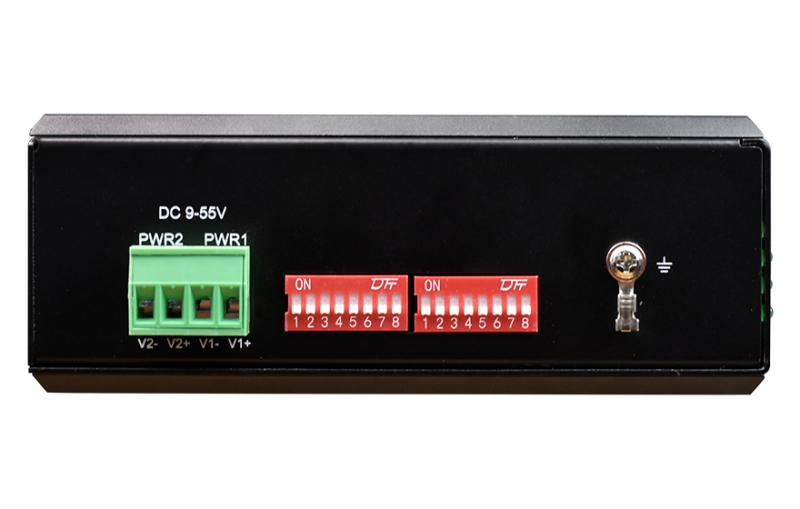

l 支持寬范圍9-55V交流與直流電源輸入;支持內部隔離，冗余雙電源輸入;
l 電源支持過載保護、防反接保護;符合工業四級電磁兼容性要求;
l 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等;無風扇高效散熱，降低修復時間;

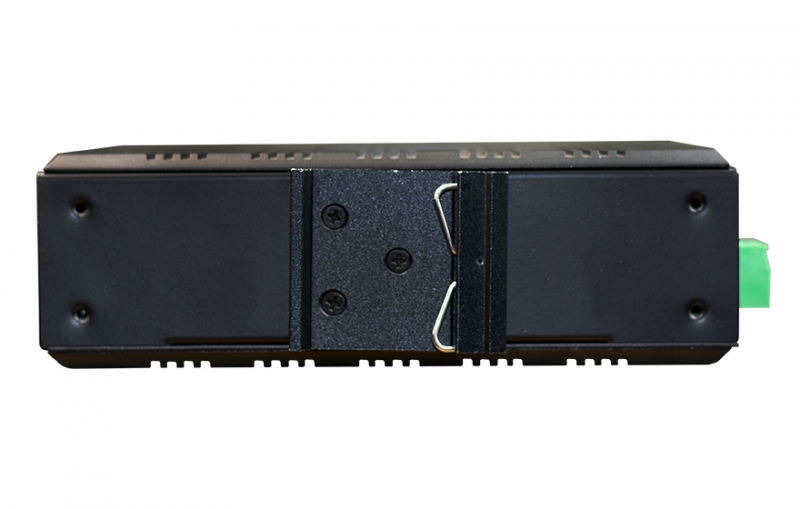

l 陽極氧化鋁合金外殼，IP40防護等級，能夠經受住惡劣環境的考驗;導軌或壁掛式安裝;
l 寬溫型：工作溫度-40℃~ +85℃;
l 所有型號皆通過100%烤機測試;
u 10/100M以太網接口
協 議：符合IEEE 802.3ab，IEEE 802.3z
速 率：10/100自適應m全/半雙工自適應
MAC地址表：可以學習4096個MAC地址
物理接口：RJ45座 支持Auto-MDIX
u 開關量接口
輸出接口類型：
干接點： 信號繼電器干接點輸出；
脈沖量（濕接點）：
光MOS繼電器輸出，0-VCC(VCC為本機供電電源電壓)
響應時間
干接點輸出:<1.2ms ；濕接點 輸出<0.6ms
開關信號
干接點輸出30VDC/0.5A；
濕接點 輸出:245VDC/0.12A
最大開關頻率 50HZ
輸出浪涌保護:
干接點輸出：無；
濕接點輸出：TVS+固體放電管防護
u 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF： ＞100,000小時

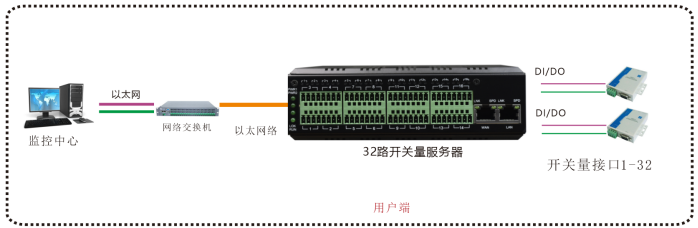

本品可單臺應用：

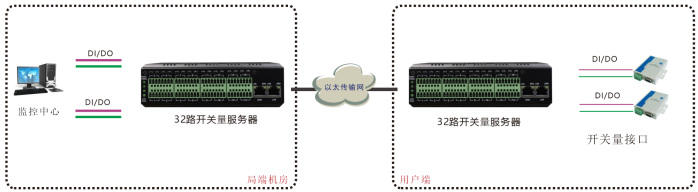

成對應用方案圖：
