背景簡介

假設串口服務器的串口工作在“UDP服務器模式”下，被動地等待1臺主機PC連接，同時主機能夠讀取或發送以太網數據給一個串口設備。與TCP模式相比，UDP協議更加快速而有效。

串口服務器（UDP服務器）的參數信息如下：

l IP地址：192.168.0.148

l 本地端口：40080

l 波特率：9600

l 校驗位：None

l 數據位：8

l 停止位：1

主機PC（UDP客戶端）的參數信息如下：

l IP地址：192.168.0.166

l 本地端口：50000

操作步驟

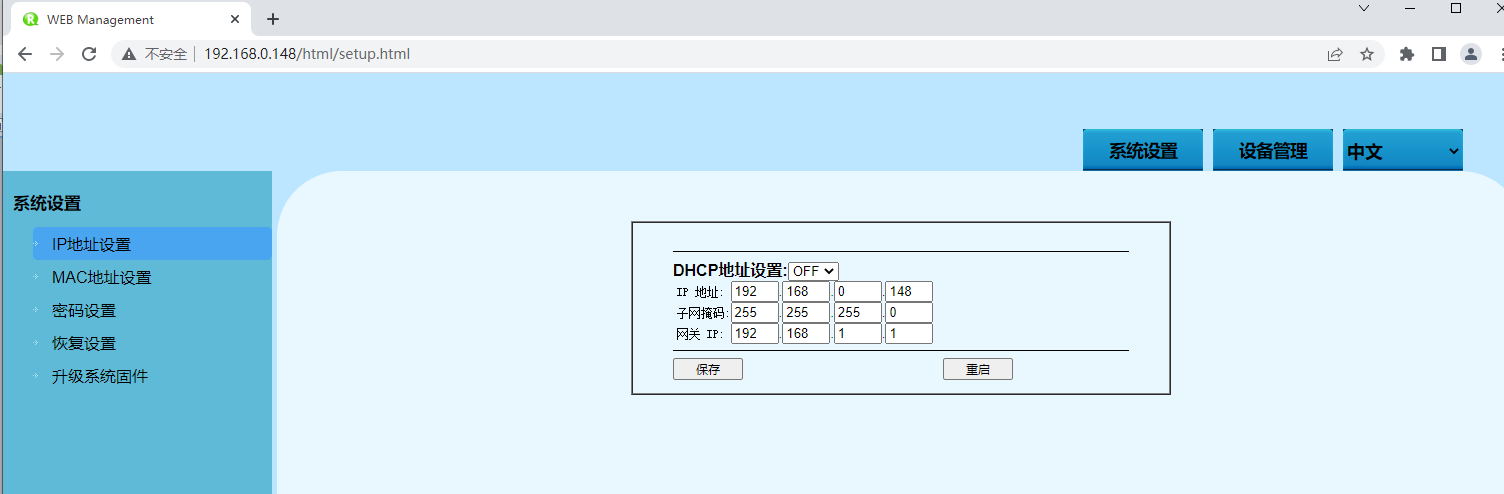

步驟一、配置串口服務器的IP地址。

1、登錄Web配置界面，選擇“系統設置 > IP地址配置 ”。

2、在“使用以下IP地址”選項框中分別輸入串口服務器對應的“IP地址”、“網絡掩碼”和“網關地址”。

3、其他參數保持默認即可，單擊“設置”。

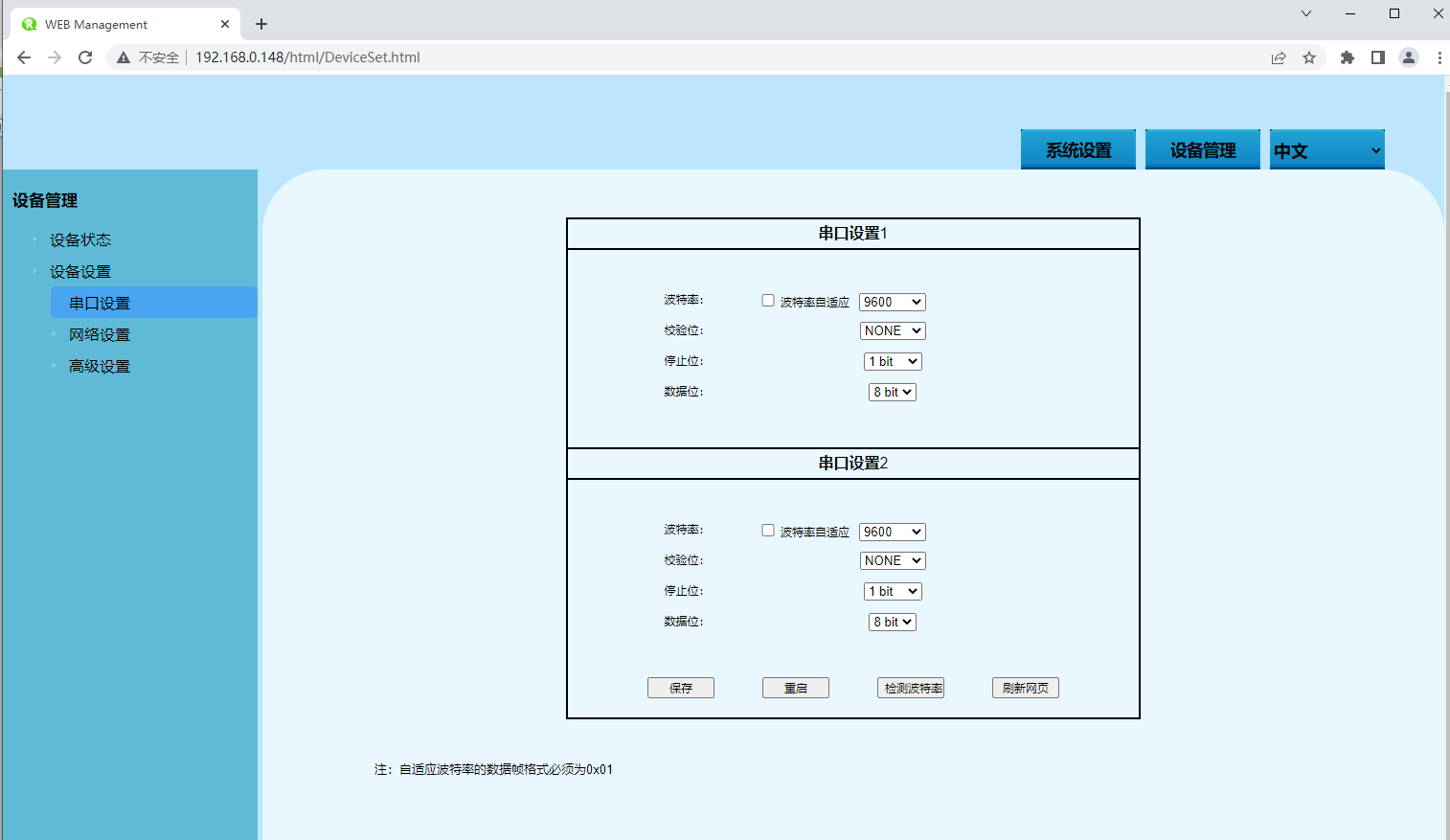

步驟二、配置串口參數信息。

1、登錄Web配置界面，選擇“設備管理 > 設備設置 >  串口設置”。

2、在“串口設置”選項框中分別設置“波特率”、“數據位”、“停止位”和“校驗位”。

3、其他參數保持默認即可，單擊“設置”。

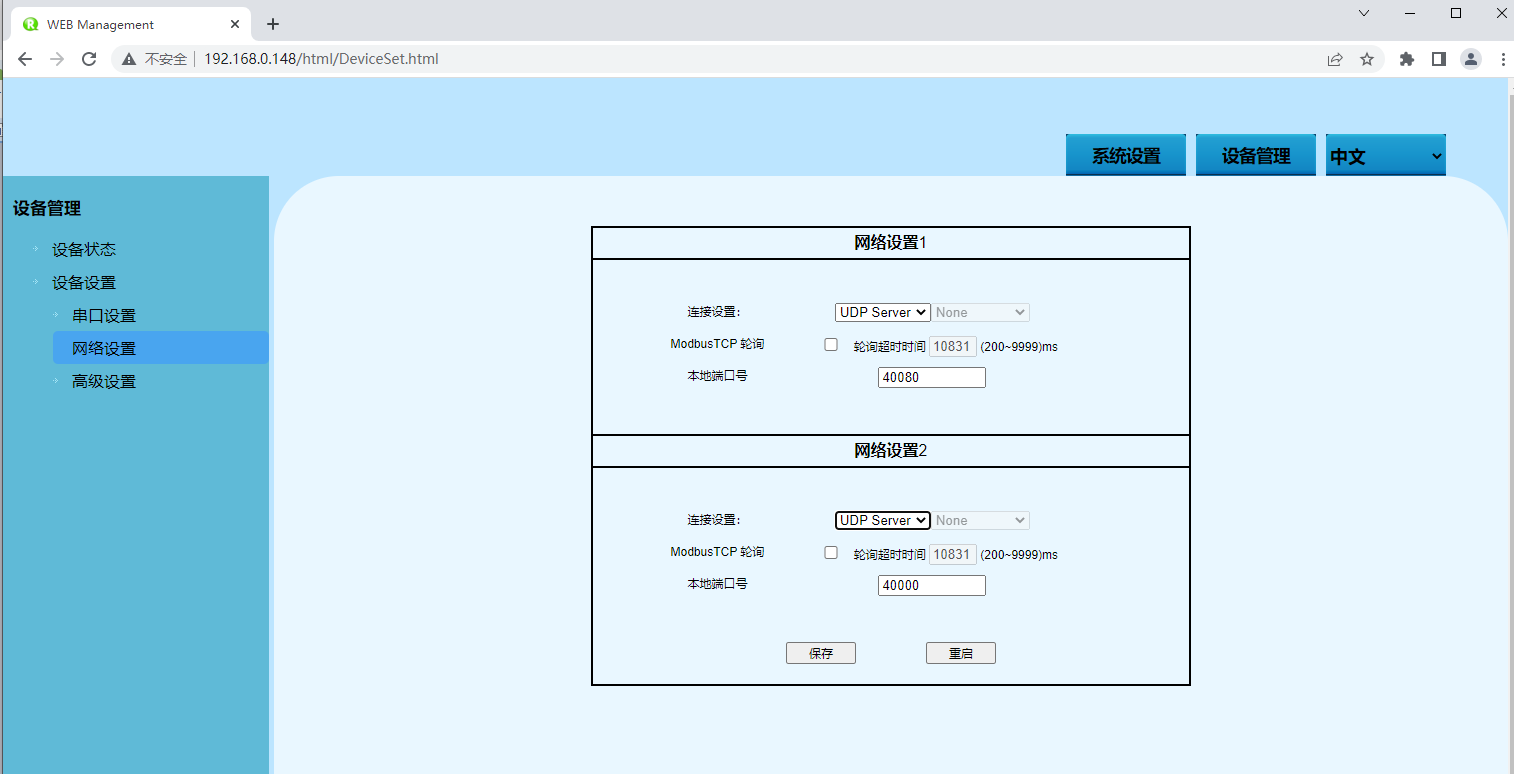

步驟三、配置串口服務器的工作模式。

1、登錄Web配置界面，選擇“設備管理 > 設備設置 > 串口設置”。

2、單擊“連接設置”下拉列表框，選擇“UDP Server ”。

3、在“本地端口”文本框中輸入“40080”。

4、（可選）選擇“系統設置 > 保存設置 > 保存設置”，單擊“保存設置”按鈕，可避免因重啟設備導致參數丟失。

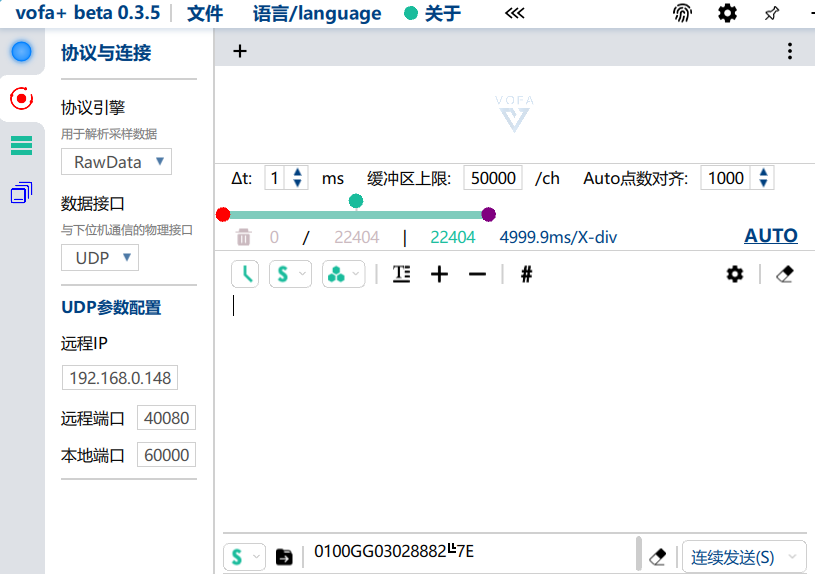

步驟四、運行“調試助手”軟件，為主機創建UDP客戶端。

1、安裝并運行“調試助手”軟件，創建UDPClient”。

2、在“本地端口”文本框中輸入主機PC（即UDP客戶端）的端口號“40080”。

3、在“遠程IP”文本框中輸入串口服務器（即Udp服務器）的IP地址“192.168.0.148”。

4、在“遠程端口”文本框中輸入串口服務器（即Udp服務器）的端口號“60000”.

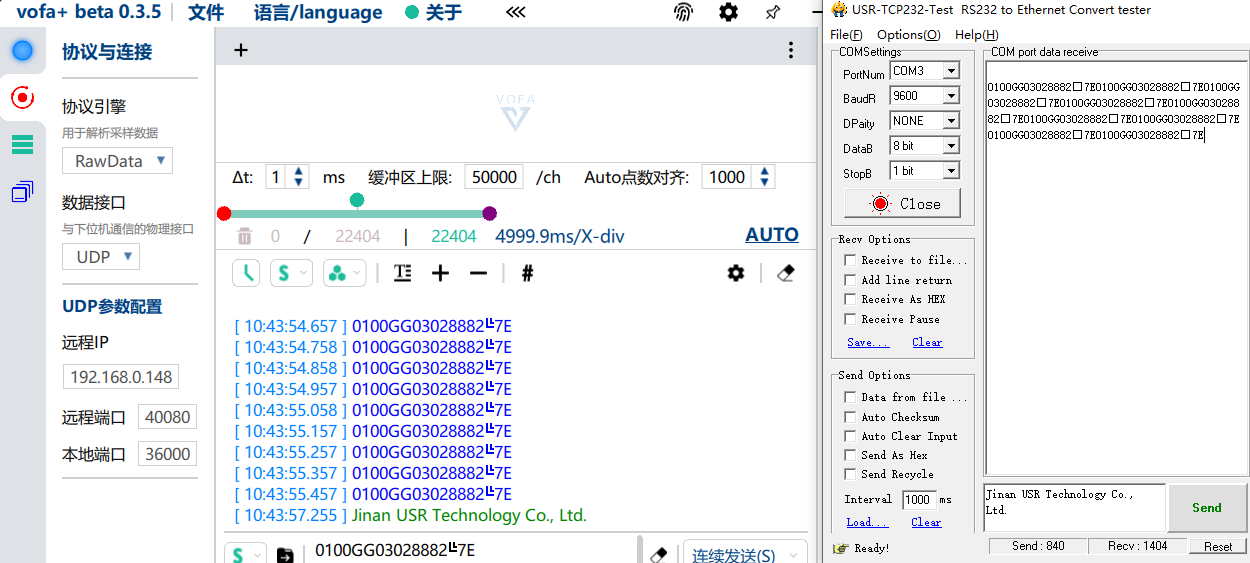

步驟五、同步運行“串口調試助手”和“調試助手”軟件，測試串口服務器（即Udp服務器）和主機PC（即UDP客戶端）相互通信。

1、安裝并運行串口調試助手軟件，單擊“開始”菜單中的“連接按鈕”。

2、新增串口“COM3”窗口，配置串口號、波特率、校驗位和數據位等參數與WEB界面的“串口配置”保持一致。

3、打開“COM3”的串口信號，輸入串口信息，單擊發送。

4、運行“調試助手”軟件，在UDPClient選項框中查看主機PC接收到的串口信息。同理，主機PC也可向串口設備發送信息。

注意：未接收數據前UDPServer是不知道發送地址和端口的，所以發送無效，只有接收數據后，獲取了對端的地址端口信息，才能發送，可存儲最新四路的對端信息，需要測試。
