背景簡介

假設串口服務器的串口工作在“TCP客戶端模式”下，主動與1臺主機PC建立連接，同時主機能夠讀取或發送以太網數據給一個串口設備。

短鏈接功能可選（無數據，串口服務器將在規定時間后自動關閉網絡連接）。

串口服務器（TCP客戶端）的參數信息如下：

l IP地址：192.168.0.148

l 波特率：9600

l 校驗位：None

l 數據位：8

l 停止位：1

主機PC（TCP服務端）的參數信息如下：

l IP地址：192.168.0.166

l 本地端口：40080

操作步驟

配置串口服務器的IP地址。

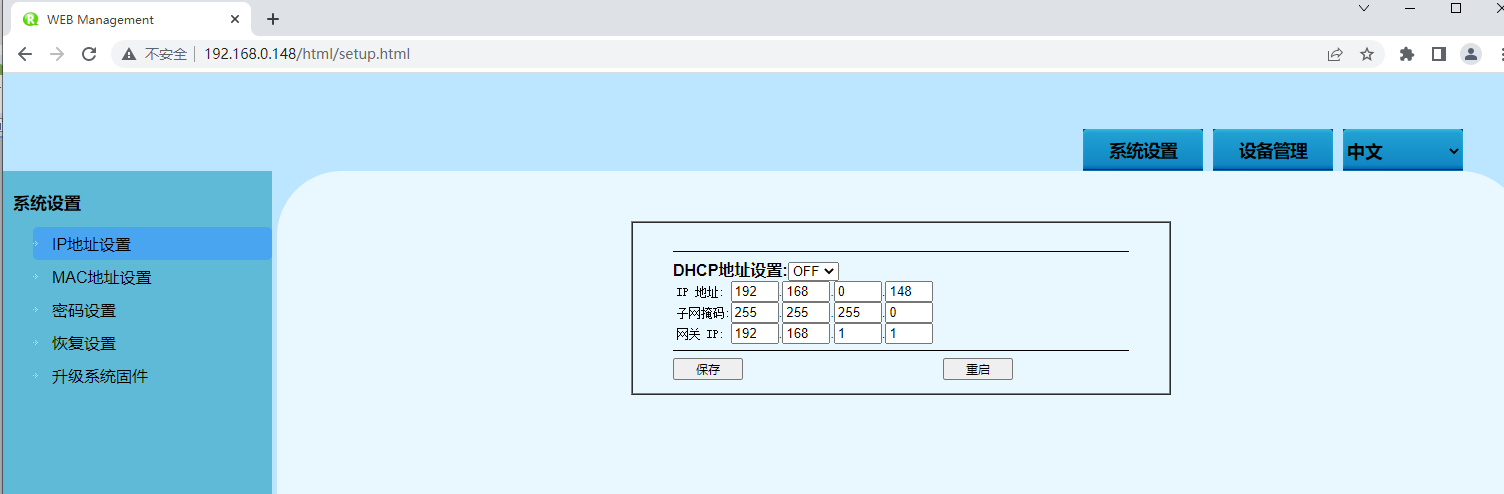

            1. 登錄Web配置界面，選擇“系統設置 > IP地址配置 ”。

            2. 在“使用以下IP地址”選項框中分別輸入串口服務器對應的“IP地址”、“網絡掩碼”和“網關地址”。

            3. 其他參數保持默認即可，單擊“設置”。

步驟 1 配置串口參數信息。

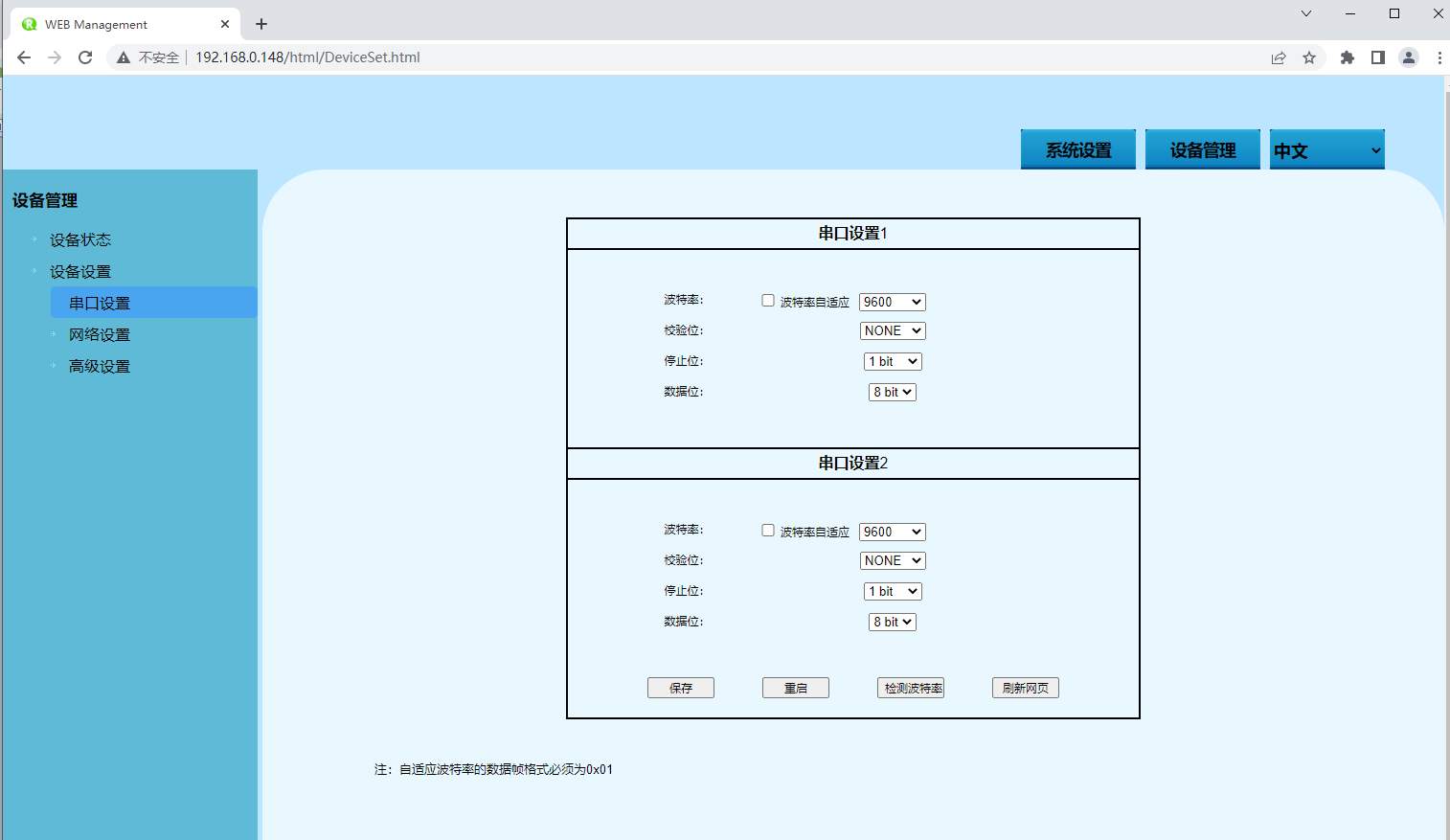

            1、登錄Web配置界面，選擇“設備管理 > 設備設置 >  串口設置”。

            2、在“串口設置”選項框中分別設置“波特率”、“數據位”、“停止位”和“校驗位”。

            3、其他參數保持默認即可，單擊“設置”。

步驟 2 配置串口服務器的工作模式。

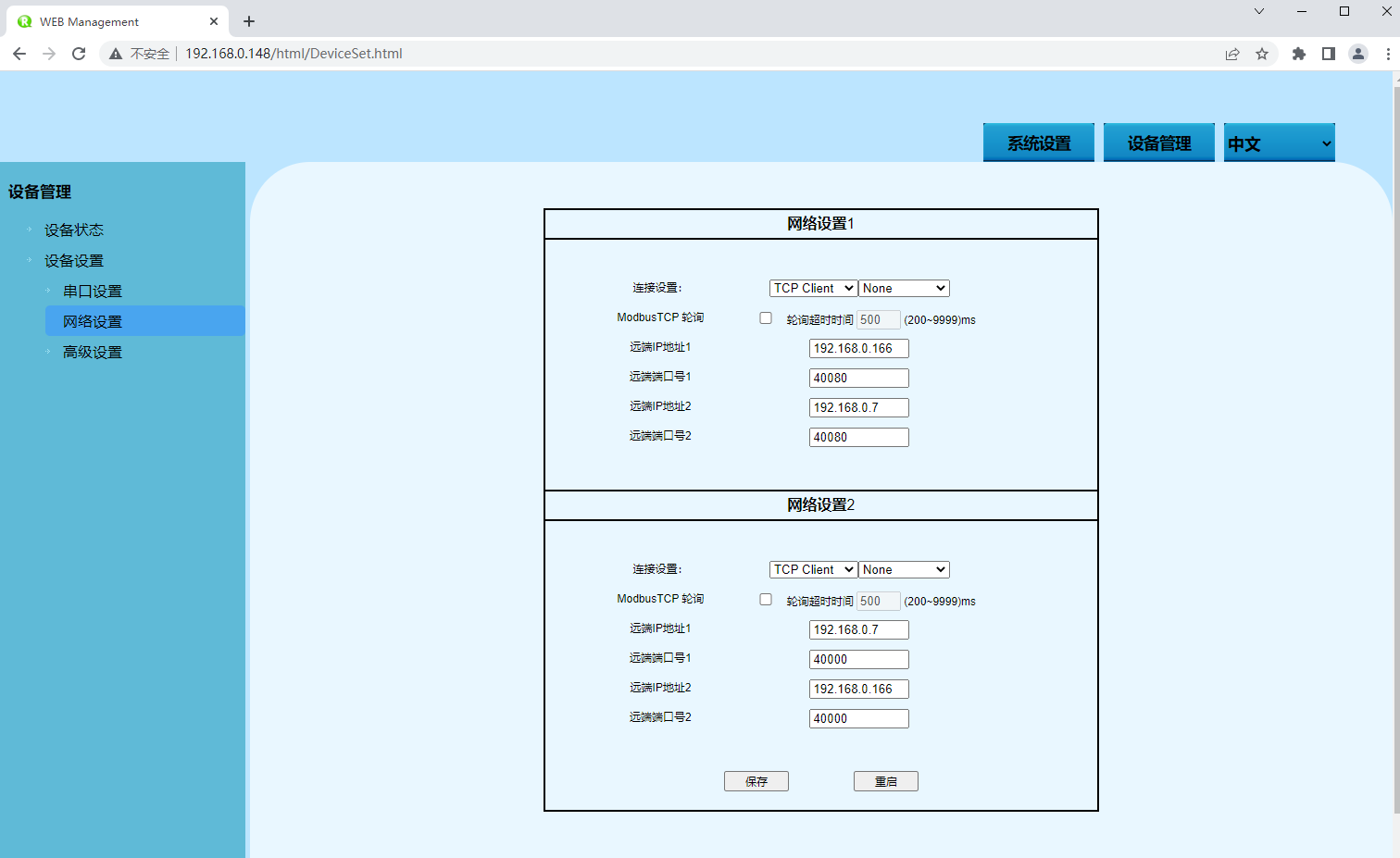

            1. 單擊“連接設置”下拉列表框，選擇“TCP Client ”。

            2. 在“遠端IP1”文本框中輸入主機PC的IP地址“192.168.0.166”。

            3. 在“遠端端口1”文本框中輸入主機PC的本地端口號“40080”。

            4. 最大連接數量請逐個測試四路客戶端，逐個設置遠端IP和遠端端口。

            5. 其他參數保持默認即可，單擊設置。

            6. （可選）選擇“主菜單 > 系統管理 > 保存配置”，單擊“保存配置”按鈕，可避免因重啟設備導致參數丟失。

步驟 3 運行“調試助手”軟件，為主機創建TCP服務端。

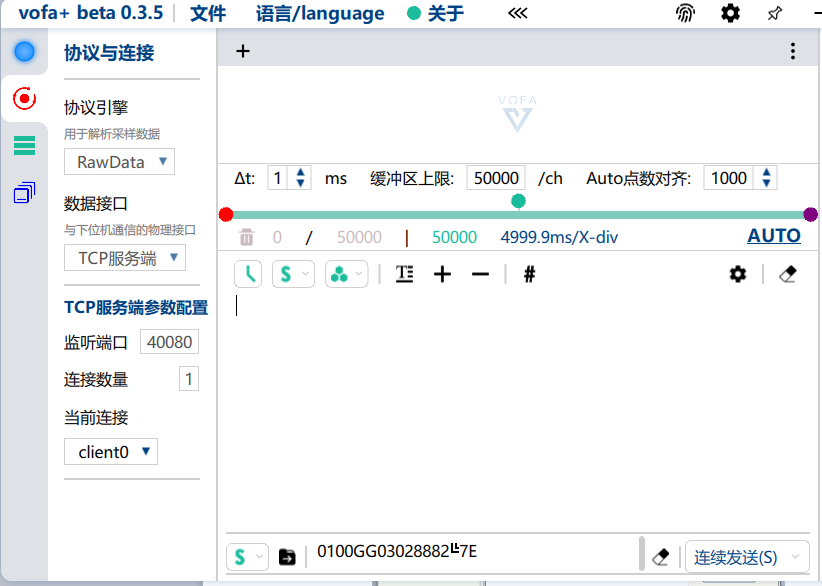

            1. 安裝并運行“TCP/UDP SOCKET調試工具”軟件，單擊“創建連接”輸入服務端端口。

            2. 選中創建的TcpServer連接，監聽。

步驟 4 同步運行“串口調試助手”和“TCP/UDP SOCKET調試工具”軟件，測試串口服務器（即TCP客戶端）和主機PC（即TCP服務端）相互通信。

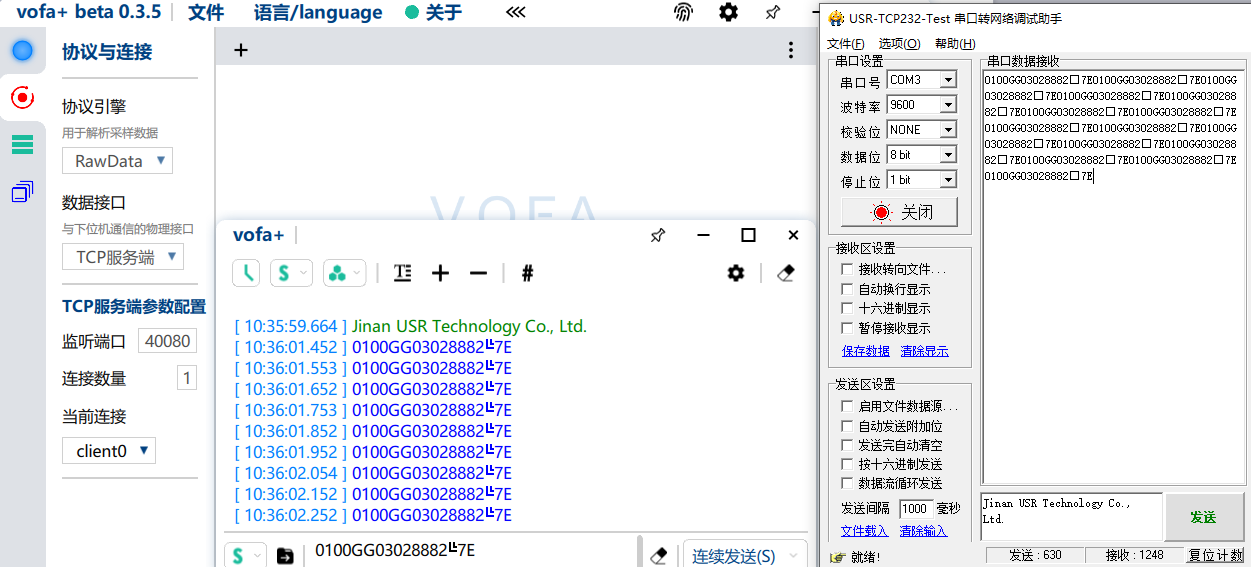

            1. 安裝并運行“串口調試助手”軟件。

            2. 打開串口“COM3”窗口，配置串口號、波特率、校驗位和數據位等參數與WEB界面的“串口配置”保持一致。

            3. 打開“COM3”的串口信號，輸入串口信息，單擊發送。

            4. 運行“調試助手”軟件，在TcpServer選項框中查看主機PC接收到的串口信息。同理，主機PC也可向串口設備發送信息。

            5. 打開串口“COM3”窗口，配置串口號、波特率、校驗位和數據位等參數與WEB界面的“串口配置”保持一致。

            6. 在TcpServer選項框中查看主機PC接收到的串口信息。同理，主機PC也可向串口設備發送信息。
