型號：
類別：開關量光端機
摘要：設備提供最多或1-128路單向開關量或64路雙向開關量在光纖中傳輸，開關量類型支持干結點與濕節點；每路有開關量開與閉的LED指示燈狀態指示。

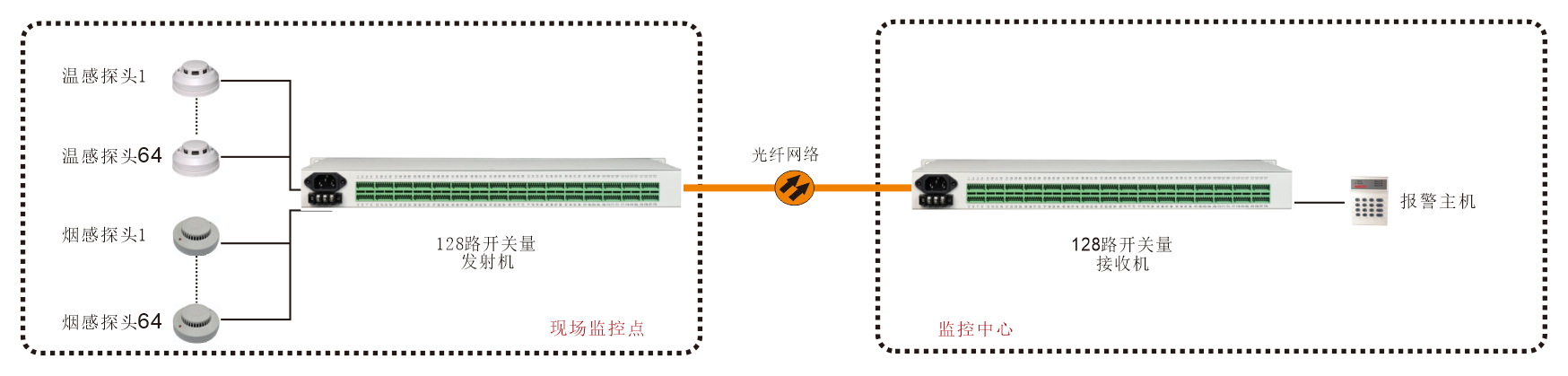

提供最多或1-128路單向開關量或64路雙向開關量在光纖中傳輸，該產品解決了電磁干擾、地環干擾和雷電破壞的難題，提高了數據通訊的可靠性、安全性和保密性，可廣泛用于各種工業控制 、過程控制和交通控制等場合，特別適合銀行、電力及對電磁干擾環境有特殊要求的部門和系統。

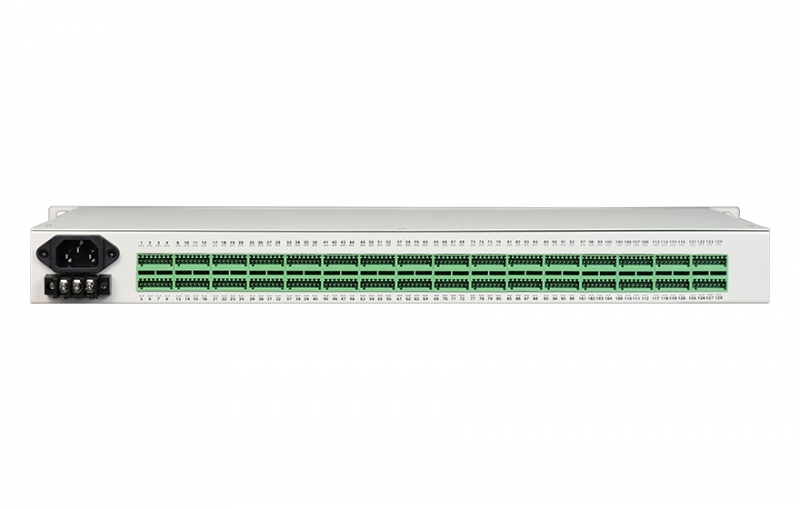

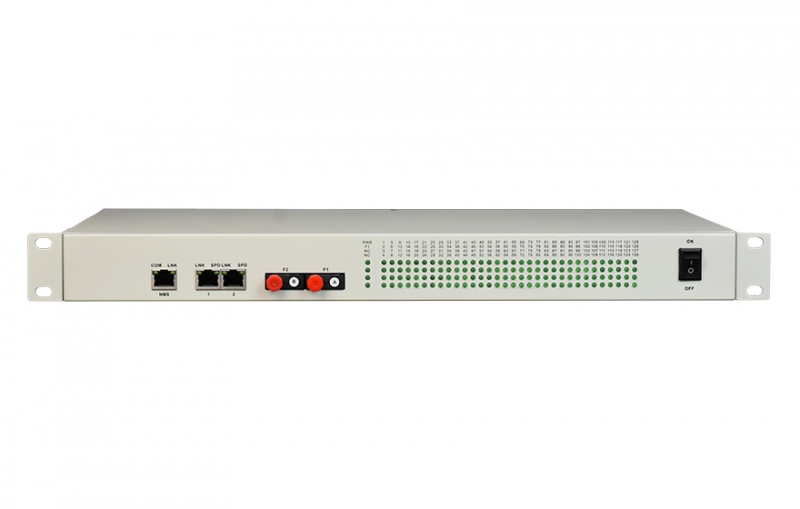

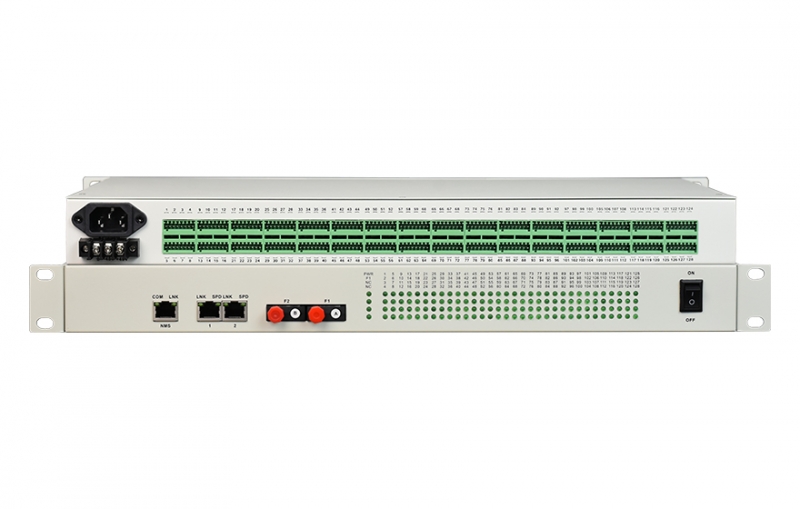

◆ 19英寸1U機架式安裝；
◆ 提供最多1-128路單向開關量或64路雙向開關量；開關量類型支持干結點與濕節點；
◆ 每路有開關量開與閉的LED指示燈狀態指示；
◆ 輸入開關量開與閉自動檢測，當輸入什么狀態，開關量輸出即為什么狀態；
◆ 開關量在開機狀態或光纖沒有接入時其開關狀態穩定，不會出現亂動作狀態；
◆ 開關量輸入接口自帶濾波器，濾除干擾脈沖，保證輸出端的穩定輸出開關量信號；
◆ 開關量接口防雷達到IEC61000-4-5(8/20μS)差模:6KV, 阻抗(2Ω)；共模:6KV，阻抗(2Ω)標準；
◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC；AC+AC；DC+DC等雙電源模式。
◆ 光纖部份
光口：1-2
光纖：單纖雙纖
光纖接口：SC/FC/ST/LC(SFP)可選
波長：850nm/1310nm多模；1310nm/1550nm單模
無中繼傳輸距離：0~80Km
典型發射功率：單模100uw — 0.93mw
◆ 開關量接口
輸出接口類型：
干節點
1：信號繼電器干接點輸出；
2：光MOS繼電器輸出(最大內阻25?)
脈沖量：
光MOS繼電器輸出，0-VCC(VCC為本機供電電源電壓)
響應時間：
信號繼電器干接點輸出:<1.2ms,光MOS繼電器輸出<0.6ms
開關信號：
信號繼電器干接點輸出：30VDC/0.5A；
光MOS繼電器輸出：245VDC/0.12A
最大開關頻率：50HZ
輸出浪涌保護：信號繼電器
干接點輸出：無；
光MOS繼電器輸出：TVS+固體放電管防護
◆ 串行接口
標準
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面：
RS-422: TxD+ TxD- RxD+ RxD-
RS-485 4 wires: TxD+ TxD- RxD+ RxD-
RS-485 2 wires: A(對應TX+) B(對應TX-) Ground
RS-232: RXD TXD Signal Ground
◆ 電氣和機械特性
系統電源：AC220V或DC-48V
外觀結構: 485（長）X200（寬）X45（高）mm 19英寸 1U機架式
◆ 環境指標
工作溫度：-40℃—+85℃
儲存溫度：-40℃—+85℃
工作濕度：0%—95%（無凝結）
MTBF： ＞100,000小時
