由于采用了光纖作為傳輸介質，可以完全避免惡劣環境下雷電、浪涌、電磁干擾等對通信設備的威脅，同時省去了原來使用銅線時的雷電浪涌保護設備投資。
◆ 基于自主知識產權的集成電路；
◆ 提供1路串口，每路串口同時提供RS232/422/485三種串行接口(接口類型可以通過DIP開關設置)，方便現場開通業務;
◆ 可以自動檢測、控制RS-485數據流 不必要用握手信號來控制數據流向;
◆ 具備自動偵測串口信號波特率的能力;
◆ 串行數通道可以傳輸異步從300-500Kbps波特率自適應的串口數據;
◆ 串行口接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準;

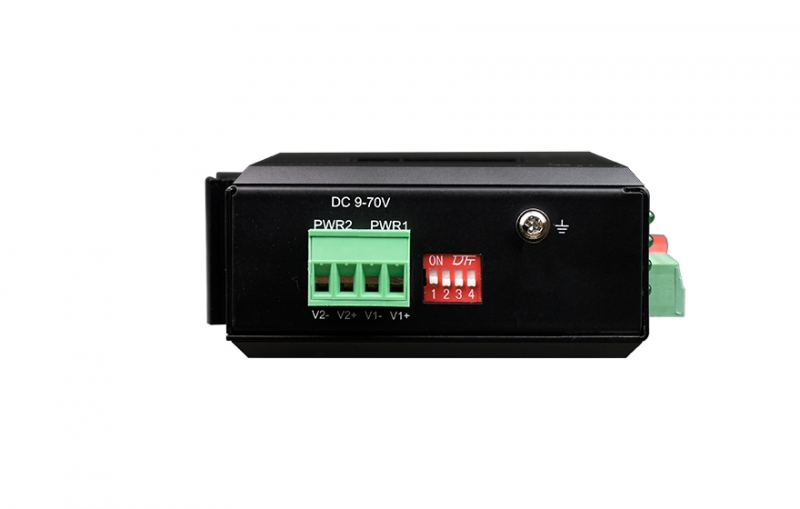

◆ 雙DC供電時（5.08接線端子）：
可以DC9-55V或AC7-50V寬范圍電源供電，電源具備極性自動檢測功能，安裝時無需區分正負極；
支持內部隔離，冗余雙電源輸入;防反接保護

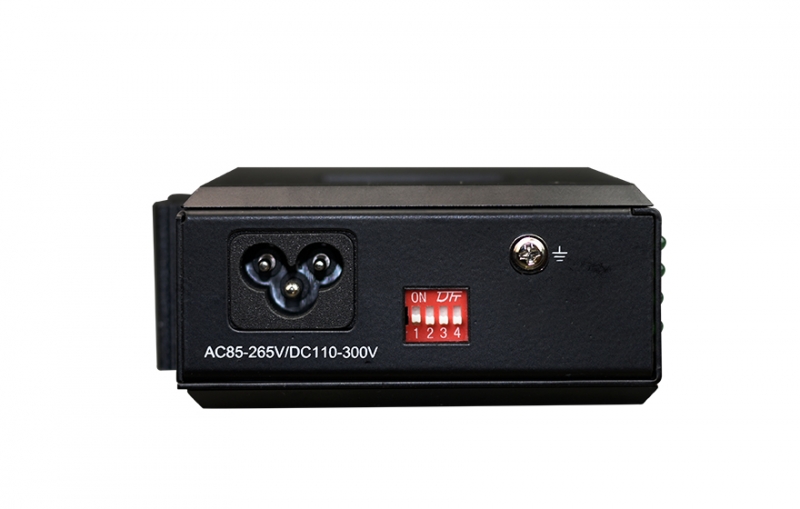

◆ AC供電時（三位梅花AC座）：
支持AC~85-265V交流，或DC110-300V直流寬范圍輸入
◆ 提供DIN 35mm軌式安裝，或壁掛式安裝方式；

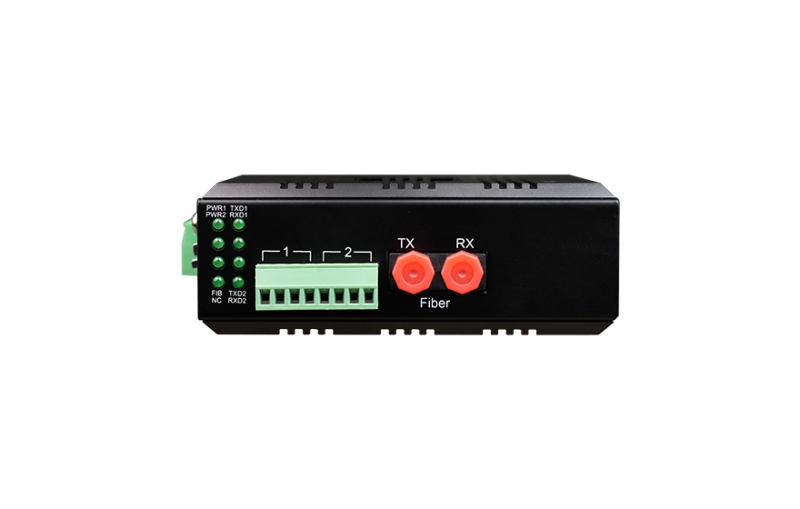

◆ 光纖部分
光口：1；
光纖：?jiǎn)卫w雙纖；
光纖接口：ST可選；
波長：850nm多模；
無中繼傳輸距離：0~2Km；
典型發射功率：
多模850nm：-18dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ 串行接口
標準 EIA/TIA-232 RS-232 (ITU-T V.28)；
EIA/TIA-422 RS-422 (ITU-T V.11)；
EIA/TIA-485 RS-485 (ISO/IEC8284)；
串口界面：
RS-422: TxD+ TxD- RxD+ RxD- Ground(對應1-2-3-4-5)；
RS-485 4 wires: TxD+ TxD- RxD+ RxD- Ground(對應1-2-3-4-5)；
RS-485 2 wires: A(對應TX+) B(對應TX-) Ground(對應1-2-5)；
RS-232: RXD TXD Signal Ground(對應6-7-8)；
◆ 環境指標
工作溫度：-40℃ ——— +85℃；
儲存溫度：-40℃ ———— +85℃；
工作濕度：0% ———— 95%（無凝結）；
MTBF： ＞100000小時；
◆ 產品規格
| 產品型號 | FCP-RDQ1G |
| 產品功能描述 | 在光纖上傳送1路RS232/422/485(三種接口同時提供) |
| 業務端口描述 | 1個光纖接口；1路RS232/422/485串口 |
| 電源 | DC電源： 冗余雙電源輸入DC9-70V 或AC7-50V功耗<5W 過載保護：支持；反接保護：支持；冗余保護：支持 接入端子：4芯5.08mm間距插入式端子 AC內置電源： AC~85-265V交流，或DC110-300V直流寬范圍輸入功耗<5W 過載保護：支持； 接入接口：三位梅花AC座 |
| 產品尺寸 | (110mm(長) x 86mm(寬) x 40.5mm(高) 安裝方式：導軌安裝、壁掛式安裝 |
| 重量 | 0.295Kg/臺 |
