型號：
類別：RS232/422/485串口光端機
摘要：提供4路串口，每路串口同時提供RS232/422/485三種串行接口(接口類型可以通過DIP開關設置)，方便現場開通業務；可以提供網管，機架式設備網管接口采用SNMP。

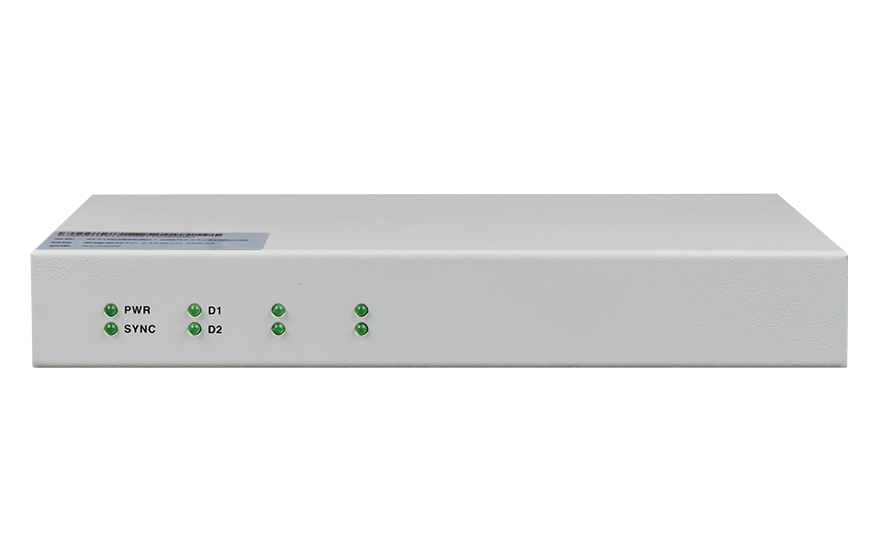

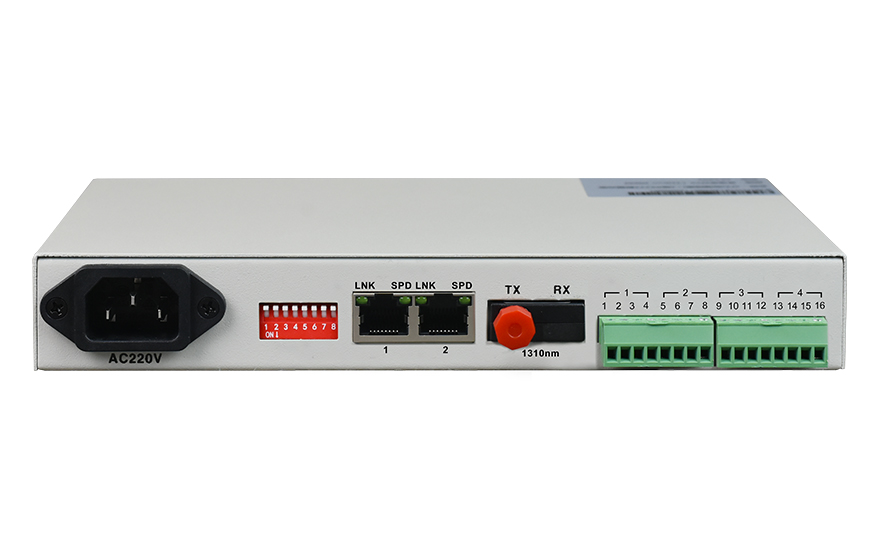

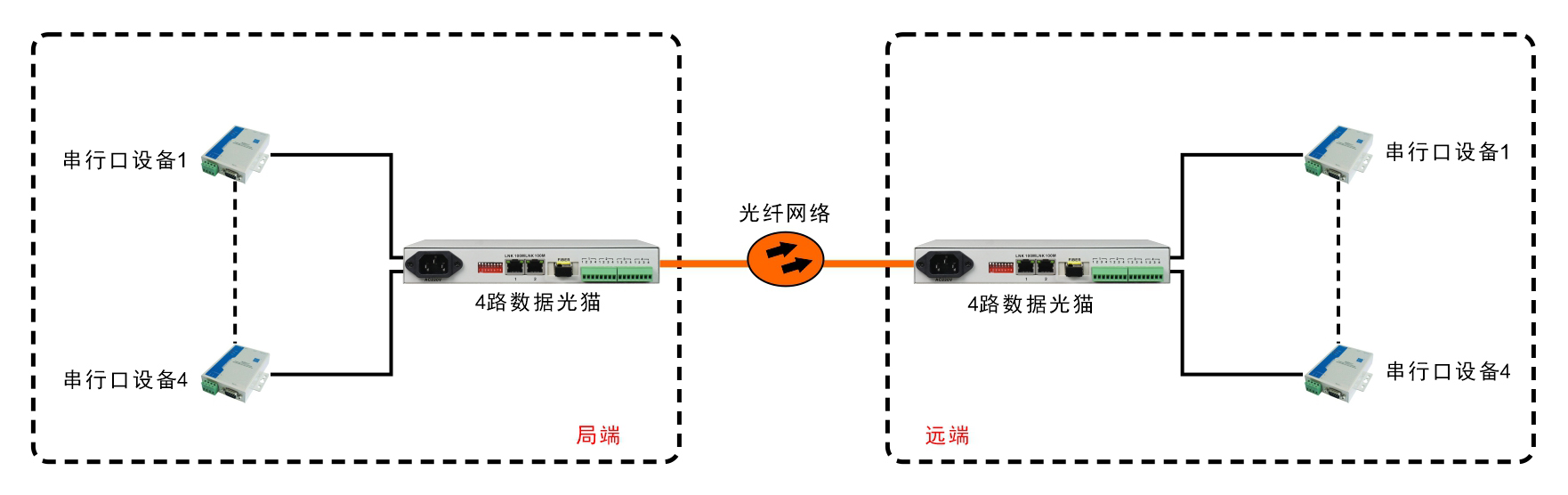

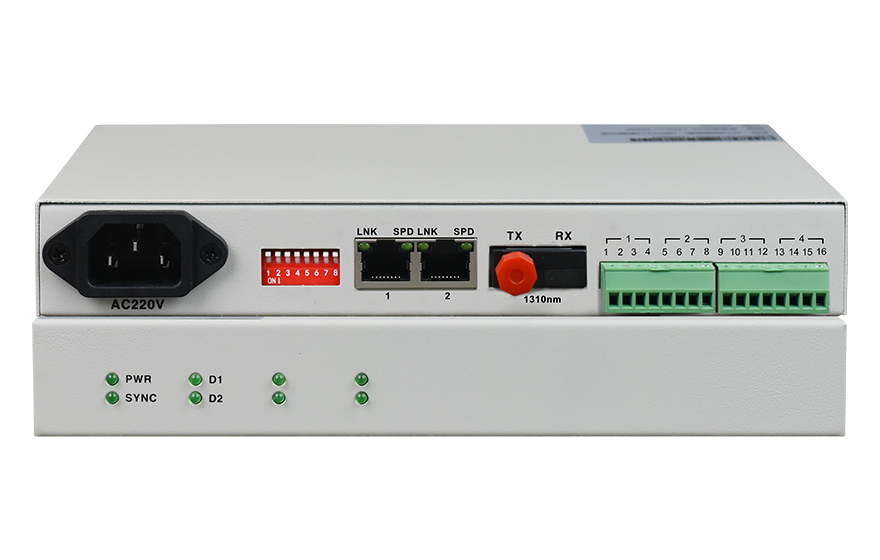

本系列設備采用大規模FPGA設計，提供4路串口，每路端口同時支持RS232/422/485三種業務接口。該設備是連接遠程終端單元(RTU)到主機(HOST)或分布式數據采集系統(SCADA)控制器的最佳選擇，具有很高的性能價格比。有效通信距離可達0-120KM，串行口的通信速率可達0-115.2KBPS。
由于采用了光纖作為傳輸介質，可以完全避免惡劣環境下雷電、浪涌、電磁干擾等對通信設備的威脅，同時省去了原來使用銅線時的雷電浪涌保護設備投資。
◆ 提供4路串口，每路串口同時提供RS232/422/485三種串行接口(接口類型可以通過DIP開關設置)，方便現場開通業務；
◆ 可以自動檢測、控制RS-485數據流 不必要用握手信號來控制數據流向；
◆ 具備自動偵測串口信號波特率的能力；
◆ 自動檢測設備收無光時是對端設備斷電，或是光纖斷線，并在LED上指示；
◆ 可以提供網管，機架式設備網管接口采用SNMP；
◆ 串行數通道可以傳輸異步從300-115.2Kbps波特率自適應的串口數據；
◆ 串行口接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準。
◆ 光纖部分
光口：1
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm 多模；1310nm/1550nm 單模
無中繼傳輸距離：20~120Km
典型發射功率:
單模1310/1550nm：<-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ 串行接口
標準
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面：
RS-422：TxD+ TxD- RxD+ RxD-
RS-485 4 wires：TxD+ TxD- RxD+ RxD-
RS-485 2 wires：A(對應Txd+) B(對應Txd-) Signal Ground
RS-232：RXD TXD Signal Ground
◆ 電源需求
系統電源：AC180V ~ 260V；DC -48V；DC +24V
功 耗：<3W
◆ 尺寸大小
桌面型：216（寬）X138（深）X31（高）mm
◆ 工作環境
工作溫度：-10℃ ~50℃
工作濕度：5% ~ 95% (無凝露)
存儲溫度：-40 ℃~ 80℃
存儲濕度：5%~ 95% (無凝露)
注：提供4路串口，每路串口的接口類型RS232/422/485 現場可以通過拔碼開關選擇。
