型號：
類別：RS232/422/485串口光端機
摘要：本系列采用工業級設計，大規模FPGA設計，提供1-4路串口，每路端口同時支持RS232/422/485三種業務接口。有效通信距離可達0-120KM，串行口的通信速率可達0-115.2KBPS。

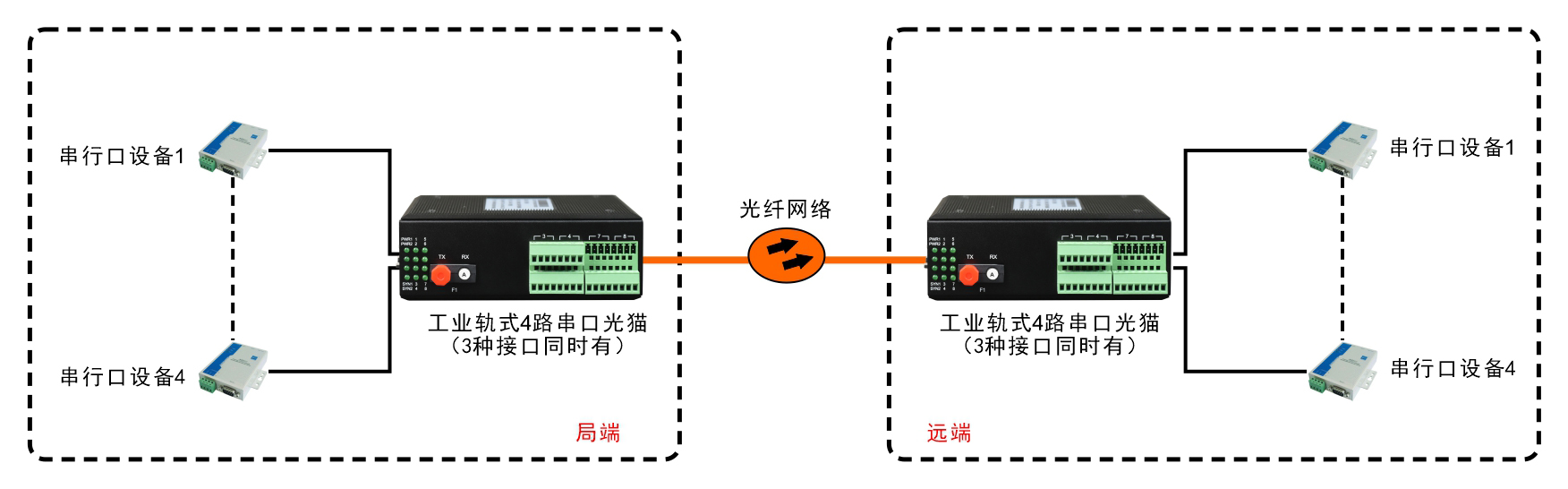

本系列采用工業級設計，大規模FPGA設計，提供1-4路串口，每路端口同時支持RS232/422/485三種業務接口。該設備是連接遠程終端單元(RTU)到主機(HOST)或分布式數據采集系統(SCADA)控制器的最佳選擇，具有很高的性能價格比。有效通信距離可達0-120KM，串行口的通信速率可達0-115.2KBPS。
由于采用了光纖作為傳輸介質，可以完全避免惡劣環境下雷電、浪涌、電磁干擾等對通信設備的威脅，同時省去了原來使用銅線時的雷電浪涌保護設備投資，工業軌式設計IP40防護等級。
◆ 提供1-4路串口，每路串口同時提供RS232/422/485三種串行接口(接口類型可以通過DIP開關設置)，方便現場開通業務；
◆ 可以自動檢測、控制RS-485數據流 不必要用握手信號來控制數據流向；
◆ 具備自動偵測串口信號波特率的能力；
◆ 自動檢測設備收無光時是對端設備斷電，或是光纖斷線，并在LED上指示；
◆ 可以提供網管，機架式設備網管接口采用SNMP；
◆ 串行數通道可以傳輸異步從300-115.2Kbps波特率自適應的串口數據；
◆ 串行口接口防雷達到IEC61000-4-5 (10/700μS) 差模:6KV 阻抗(2Ω)；共模:6KV，阻抗(2Ω) 標準；
◆ 支持寬范圍交直流輸入支持內部隔離，冗余雙電源輸入電源支持過載保護、防反接保護；
◆ 符合工業四級電磁兼容性要求；
◆ 超強防雷功能：防雷擊，可抗感應高壓，防浪涌等；
◆ 無風扇高效散熱，降低修復時間；
◆ IP40外殼防護等級，能夠經受住惡劣環境的考驗；
◆ 導軌或壁掛式安裝；
◆ 寬溫型：工作溫度-40℃~ +85℃；
◆ 所有型號皆通過100%烤機測試，保修期：5年。
◆ 光纖部分
光纖：單纖雙纖
光纖接口：FC/SC/ST/LC(SFP)
波長：850nm/1310nm 多模；1310nm/1550nm 單模
無中繼傳輸距離：20~120Km
典型發射功率:
單模1310/1550nm：<-9dBm
多模850nm：-18dBm
多模1310nm: -25dBm
接受靈敏度范圍：-28dBm~- 40dBm
◆ RS232/422/485接口
標準
EIA/TIA-232 RS-232 (ITU-T V.28)
EIA/TIA-422 RS-422 (ITU-T V.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
串口界面:
RS-422: TxD+ TxD- RxD+ RxD-
RS-485 4 wires: TxD+ TxD- RxD+ RxD-
RS-485 2 wires: A(對應Txd+) B(對應Txd-) Signal Ground
RS-232: RXD TXD Signal Ground
連 接 器：鳳凰端子
◆ 電源
冗余雙電源輸入: DC9-48V 功耗<5W
過載保護：支持
反接保護：支持
冗余保護：支持
接入端子：4芯5.08mm間距插入式端子
◆ 機械與產品尺寸
外殼：IP40防護等級，鋁合金材質
尺寸：133mm(長) x 120mm(寬) x 40.0mm(高)

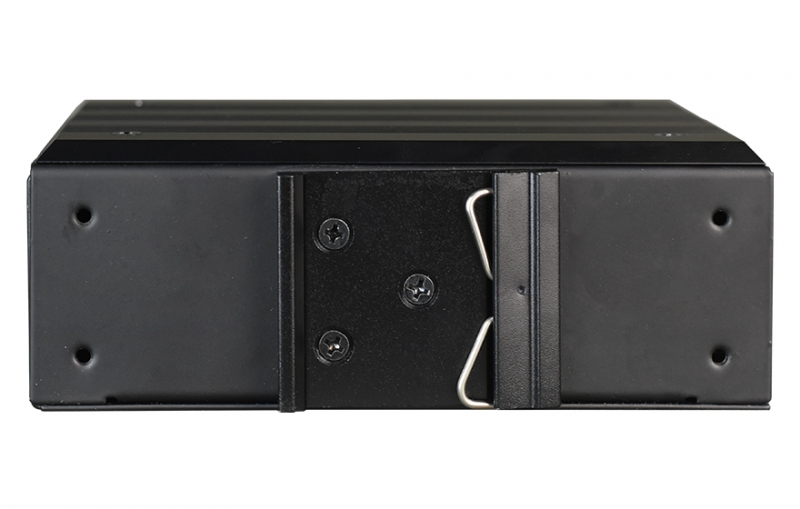

安裝方式：導軌安裝、壁掛式安裝
重量：0.685kg/臺
◆ 工作環境
工作溫度：-40℃ ~85℃
工作濕度：5% ~ 95% (無凝露)
存儲溫度：-40 ℃~ 90℃
存儲濕度：5%~ 95% (無凝露)
