環路檢測概述

    網絡連接或配置的錯誤容易導致二層網絡中出現轉發環路，使設備對廣播、組播以及未知單播等報文重復發送，造成網絡資源的浪費甚至網絡癱瘓，于是環路檢測孕育而生， 專門為了有效的防止環路，確保了網絡的穩定與安全。


    環路檢測技術介紹

    為了能夠及時發現二層網絡中的環路，以避免對整個網絡造成嚴重影響，需要提供一種監測機制，使網絡中出現環路時能及時通知用戶檢查網絡連接和配置情況，并能夠自動關閉出問題的端口以消除環路，這種機制就是環路監測機制。

    當網絡中出現環路時，環路監測機制通過打印日志信息和發送告警信息以通知用戶，同時還可根據用戶事先的配置來選擇是否關閉出現環路的端口。


    全局配置

    配置步驟

    1. 在導航欄中選擇[高級配置/環路檢測/全局配置]，進入[全局配置]界面。

    2. 在全局配置界面中可以查看全局配置信息。

    3. 如需修改全局配置，可在認全局配置框中修改相應配置，然后單擊<應用>，如圖1所示。

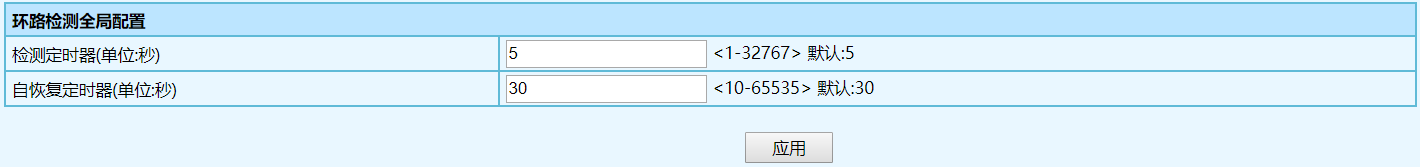

                                               圖 1 環路檢測全局配置界面表


    配置項說明

                                           環路檢測全局配置項說明

    端口配置

    配置步驟

    1. 在導航欄中選擇[高級配置/環路檢測/端口配置]，進入[端口配置]頁面。

    2. 在端口配置頁面中可以看到所有端口的環路檢測配置信息和運行狀態，如圖 2 所示。

    3. 如需修改某個端口的配置，只需單擊頁面中對應條目右側的[修改]按鈕，進入修改界面，如圖 3 所示。修改相應的配置項。單擊[應用]按鈕完成修改，單擊[取消]按鈕取消修改。

    4. 某個端口出現環路按指定的動作關閉或者阻塞端口后，如果想立即恢復可以點擊頁面中對應條目右側的<立即恢復>按鈕恢復端口。

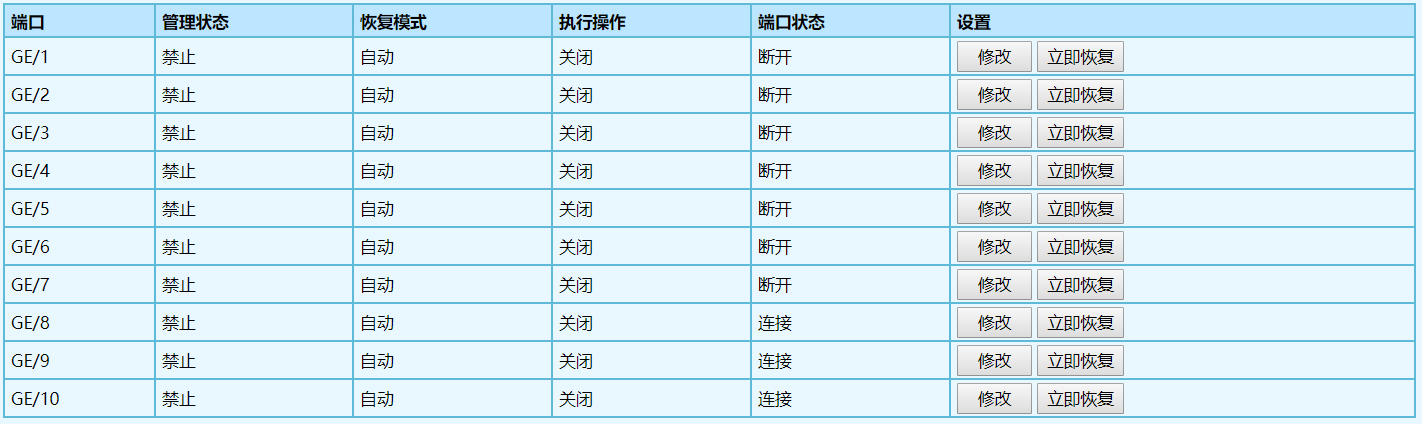

                                            圖 2 環路檢測端口配置和運行狀態查看界面

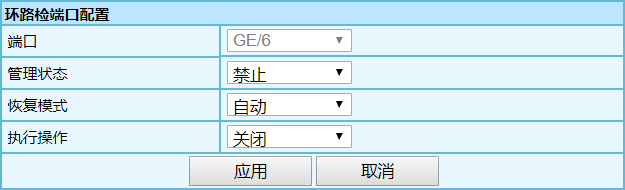

                                                圖 3 環路檢測端口配置界面

    配置項說明

                                               環路檢測端口配置項說明
